Invoering
Van toepassing op: verharder, epoxy, hulpindustrie, kwantitatieve vulling van niet-schuimende vloeistof in 1-10L verpakkingsvaten.
Deze explosieveilige tweekoppige epoxyvulmachine gebruikt de vulmethode in de vatmond, die geschikt is voor het vullen van niet-schuimende vloeibare materialen van het verhardingsmiddeltype. Het uniek ontworpen vulkopapparaat is eenvoudig te bedienen en het vullen is snel en nauwkeurig; Tijdens het gebruik lijnt de operator eenvoudigweg de vatopening direct onder de vulkop uit, drukt op de [Start]-knop op het handvat en het systeem tarreert automatisch het lege vat en laadt automatisch stikstof gedurende N seconden. Open vervolgens de vulklep om nauwkeurig te vullen met twee snelheden; wanneer het vullen voorbij is, wordt de vulkop automatisch gesloten en wordt het vat handmatig uit de weegtafel geduwd en is het afdekken voltooid.
Systeem kenmerken en -functies
- Het hele systeem is vervaardigd met explosieveilige standaard, explosieveilige klasse: EXdiaIIBT4
- Het besturingssysteem is gemaakt van hoogwaardige elektrische accessoires, zoals de Japanse Mitsubishi PLC programmeerbare controller, met betrouwbare prestaties;
- Het vulpistool is een eigen ontwerp van ons bedrijf, dat snel met de hand kan worden gedemonteerd en gemonteerd, wat handig is voor onderhoud;
- De afdichtings- en zachte verbindingsdelen zijn gemaakt van Teflon, dat bestand is tegen oplosmiddelen, zuren en logen en een lange levensduur heeft;
- Het systeem maakt gebruik van een tweetraps instelbare vulmethode voor grote en kleine materialen, wat de nauwkeurigheid en productiecapaciteit verbetert;
- Er kunnen twee vulmodi van nettogewicht en brutogewicht worden geselecteerd om aan de verschillende vulbehoeften van gebruikers te voldoen;
- De doelhoeveelheid kan vrij worden ingesteld, aangepast aan kwantitatieve vulling van verschillende gewichtsbereiken;
- Speciaal vulcontrole-instrument met dubbel venster, dat informatie kan weergeven zoals doelvolume, vulvolume, vatnummer, geaccumuleerd volume, enz.;
- De hoogte van de vulkop kan handmatig worden aangepast, wat geschikt is voor het verpakken van vaten van verschillende hoogtes;
- Het heeft de functie om automatisch het tarragewichtbereik van lege vaten te beoordelen en de functie om niet te vullen als er geen vaten zijn;
- Het heeft de functie om automatisch het vuldoelvolume buiten de tolerantie te detecteren en kan vrijelijk de automatische druppelcorrectiefunctie starten;
- De controller is uitgerust met handmatige knoppen voor alle acties en noodstopknoppen voor gebruik in speciale situaties;
- De controller kan 30 groepen vulwaardeparameters opslaan, die alleen kunnen worden opgeroepen bij gebruik van;
- Het heeft de functies van zelffoutdiagnose, interfacetest, digitale aanpassing, antivibratie-instelling en hostcomputercommunicatie;
- Gebruik eenknopsbediening: start-vulkop aflopend-automatisch schillen-vullen-beëindigen vullen en optillen van het mondstuk.

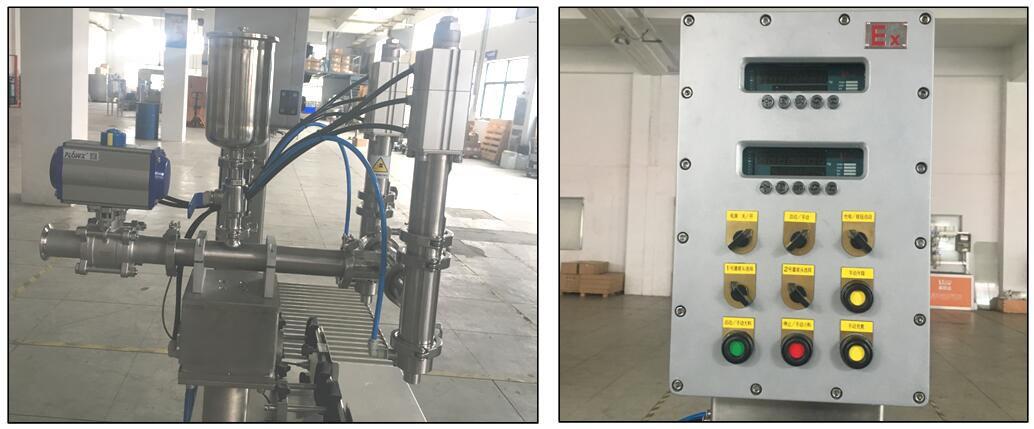

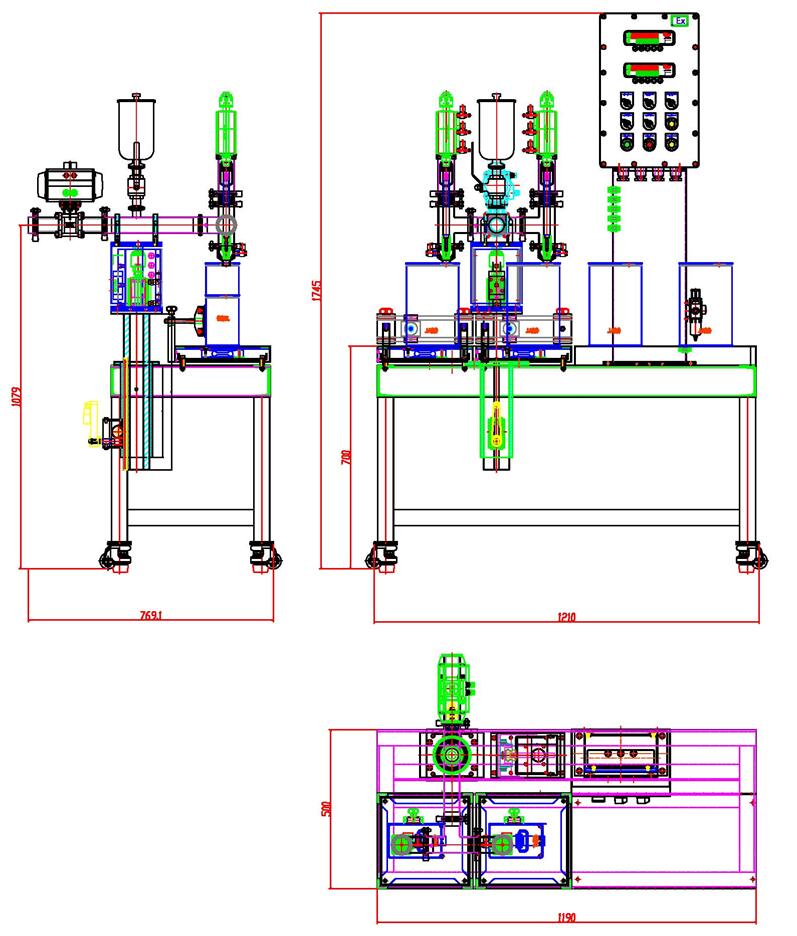

Drawing
Basis Parameters
- Maximaal gewicht: 10kg
- Minimaal gevoel: 2g
- Vulfout: ±5-15g
- Vulsnelheid: ongeveer 240 vaten/uur (afhankelijk van de aanvoerstroom)
- Explosieveilige klasse: EXdiaIIBT4
- Besturingsmodus: regeling met 2 snelheden
- Vulmethode: vast, in de ton
- Afmetingen weegplateau: 300×300 mm
- Zware baktafel: 300 mm × 600 mm
- Pijp van pijp: SUS304 roestvrij staal en Teflon
- Structuurmateriaal: SUS304 roestvrij staal (standaard kolom koolstofstaal verchroomd)
- Pijpleidingdruk: 0,2-0,6 MPa (gerelateerd aan materiaaleigenschappen).
- Materiaal interface: DN40 snellaadklem (kraan), de interfacestandaard kan door de gebruiker worden geleverd
- Luchtbroninterface: gebruiker levert 8 mm luchtpijpconnector voor snelle connectorverbinding
- Voeding: AC220/50Hz (geleverd door de gebruiker aan de machinezijde)
- Luchtbron: 0,4-0,8Mpa (geleverd door de gebruiker aan de zijkant van de machine)
- Bedrijfstemperatuur: -10℃-50℃
- Basisvoorwaarden: vlakke massieve betonnen vloer, betondikte groter dan 10 cm.
Werkende Video
Werkstroom
A. De operator plaatst het lege vat op het weegplatform, zodat de kop van het vulpistool zich recht boven de mond van het vat bevindt;
B. De operator drukt op de toets [Start];
C. Controleer of het gewicht van het vat gekwalificeerd is, verwijder automatisch het tarragewicht, open de stikstofvulling en open de bodemklep van de pistoolkop voor snel vullen. Wanneer het gewicht de kleine materiaalwaarde bereikt, wordt de vulsnelheid kleiner, en wanneer het gewicht het doelbedrag min het voorschotbedrag bereikt, is de bodemklep volledig uit, foutdetectie en weergave;
D. De operator beweegt de zware emmer uit de weegtafel en schroeft het deksel vast. Een vullend proces wordt voltooid;
E. Herhaal stappen A-D voor continu vullen.
Configuratie Specificaties
Hoofdapparatuur - vloeistofvulschaal
No. | Item | Qty | Mark |
1 | Elektronisch controlesysteem | 1 | |
Explosieveilige besturingskast, weegcontroller 2, Mitsubishi PLC programmeerbare controller, Schneider besturingsknop, elektronische besturingscomponenten, enz. | |||
2 | Air control system | 1 | |
Roestvrijstalen luchtregelkast, explosieveilige AIRTAC-magneetklep, AIRTAC-triplet, snelkoppeling, luchtpijp, enz. | |||
3 | Filling device | 2 | Optional: Nitrogen filling model |
SUS304 roestvrij staal vloeibaar het vullen hoofd, kanon hoofdcilinder, snelle montage, oplosbare kop, bevestigende delen, enz. | |||
4 | Lifting device | 1 | |
Vast frame, handbediend daalmechanisme, bevestigingsonderdelen voor de pistoolkop, enz. | |||
5 | rack structure | 1 | |
SUS304 roestvrij staal basis, koolstofstaal verchroomde kolom, aluminium legering chuck, SUS304 roestvrij staal instrument frame, roestvrij staal reling, verstelbare voeten, explosiebestendige pijpleiding, enz. | |||
6 | Weighing device | 2 | |
SUS304 roestvrij staal weegplatform, Amerikaanse VGP laadcel, installatietoebehoren, enz. | |||
7 | other attachments | 1 | |
220V voeding explosiebestendige pijp of explosiebestendige gepantserde kabel, 304 snel-install klem, 304 snel-install de schakelaar van de waterpijp, luchtpijp, enz. | |||
8 | Random spare parts | 1 | |
Vulkopas Teflonafdichtingen, fluorrubberafdichtingen, pijpleidingafdichtingen, afdichtingsvervangingssleutel, enz. |
Optionele onderdelen
No | Item | Qty | Mark |
1 | Teflon Outer Stainless Steel Quick-Fill Hose | 1 | |
2 | Other options |
Gebruiker verstrekt
Verbinding en installatie van het voeden van pijpleiding, het voeden van pomp, terugkeerapparaat, en openbare werken zoals stichting.
0.4-0.8MPa luchtbron, AC220 voeding aan de kant van de elektrische controledoos.
